Navarovacia technika: Zariadenie pre privarovanie svorníkov, kontaktov a ďalších prvkov
Navarovacia technika predstavuje vysoko efektívnu metódu pre vytváranie pevných, nerozoberateľných spojov privarením svorníkov (skrutiek, čapov, stĺpikov) na kovový podklad. Hlavnou výhodou je rýchlosť a fakt, že spoj je vytvorený bez nutnosti vŕtať otvor, takže druhá strana materiálu zostáva hladká a neporušená. V našej ponuke nájdete profesionálne zariadenia pre tri hlavné metódy navarovania.
Tri hlavné metódy navarovania svorníkov
Základný výber zváracieho zariadenia závisí od priemeru kolíka a hrúbky a typu materiálu, ku ktorému bude privarený. Na základe toho rozlišujeme tri kľúčové technológie opísané v norme ISO EN 13918:

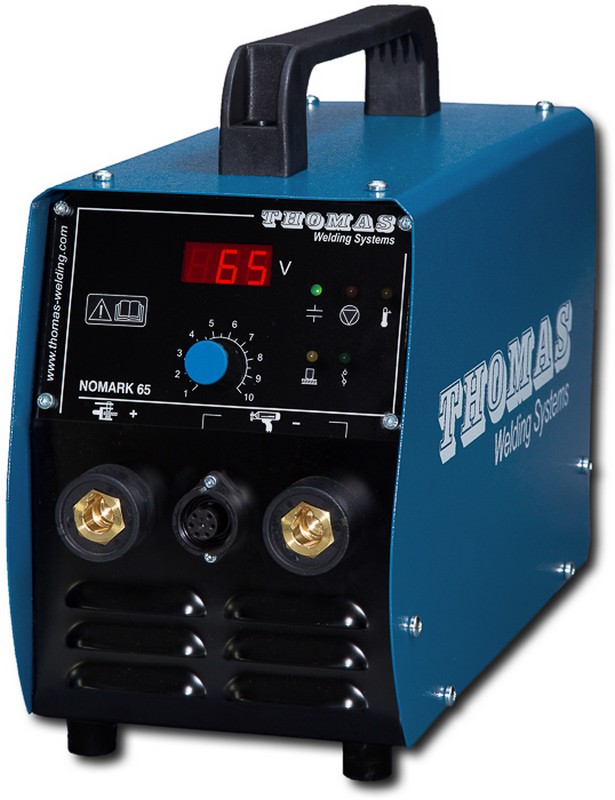

Kondenzátorové navarovanie (hrotovým zážihom – CD – predošlá norma DIN 32 501)
Táto metóda využíva energiu nabitých kondenzátorov, ktorá sa rýchlo vybije cez zapaľovaciu špičku na čape. Celý proces trvá len niekoľko milisekúnd (1–3 ms).
Hlavné výhody:
- Ideálne pre tenké plechy: Vhodné už od hrúbky 0,6 mm a pre galvanicky pozinkované plechy.
- Minimálny tepelný vplyv: Zvyčajne nedochádza k deformácii, prepáleniu ani zmene farby na druhej strane plechu.
- Čistý spoj: Nevyžaduje ochrannú atmosféru ani keramické krúžky.
- Rýchlosť: Extrémne rýchly proces ideálny pre sériovú výrobu.
Typické použitie: Elektrotechnika, výroba rozvádzačov, meracia a regulačná technika, karosárske práce.

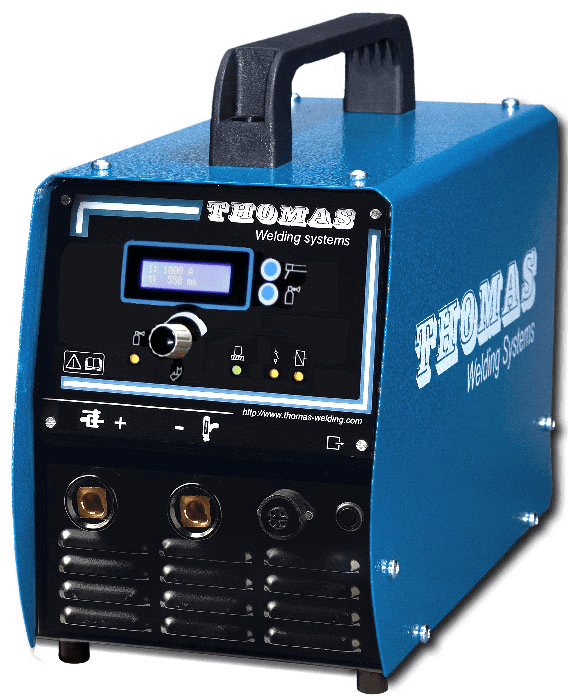

Navarovanie krátkym cyklom (SC predošlá norma DIN 32 500)
Technológia krátkeho cyklu je podobná metóde zvárania s krátkym zdvihom, ale ako naznačuje názov, doba zvárania je oveľa kratšia (zvyčajne 5–100 ms). Vytvára sa elektrický oblúk, ktorý roztaví povrch, nedochádza však k tak hlbokému prerezaniu ako pri metóde ARC.
Hlavné výhody:
- Kompromis pre stredné hrúbky: Vhodné pre tenké plechy zvyčajne od 1 do 2 mm (po otestovaní aj menej).
- Vyššia pevnosť ako pri CD: Ponúka kvalitnejší spoj ako kondenzátorové zváranie.
- Rýchlejšie ako ARC: Výrazne rýchlejší proces ako klasické zváranie oblúkom.
- Ochranná atmosféra: Na dosiahnutie čistého zvaru sa často používa ochranný plyn (plynová tryska).
Typické použitie: Zámočníctvo, výroba konštrukcií z tenších plechov, automobilový priemysel.
Navarovanie zdvihovým zážihom (ARC predošlá norma DIN 32 500)
Pri tejto metóde sa najskôr priloží svorník k materiálu, potom sa zdvihne o nastavenú výšku, čím sa vytvorí silný elektrický oblúk, a po uplynutí nastaveného času (až 0,3 s) sa svorník ponorí do vzniknutého taveného materiálu. Na ochranu zvaru sa používajú keramické krúžky alebo ochranný plyn.
Hlavné výhody:
- Pre veľké priemery: Určené pre skrutky od M6 až po M24.
- Extrémna pevnosť: Vytvára kvalitný neporézny a vysoko pevný konštrukčný spoj.
- Pre hrubé materiály: Vhodné pre hrubé materiály. Zvyčajne od 1/3 priemeru zvárania.
Typické použitie: Ťažké strojárstvo, oceľové konštrukcie, mosty, lodné staviteľstvo.
Ako vybrať správnu metódu? Porovnávacia tabuľka
| Parameter | Kondenzátorové (CD) | Krátký cyklus (SC) | Zdvihový zážih (ARC) |
|---|---|---|---|
| Priemer svorníka | do M8 (M10) | do M12 | od M5 do M24 |
| Hrúbka plechu | od 0,5 mm | od 1,0 – 2 mm | od 3 mm |
| Vzhľad zvaru | Čistý, bez tepelného zafarbenia | Čistý, s tepelným zafarbením | Vytlačený zvarový nákružok |
| Potreba ochrany | Nie | Nie | Áno (keramický krúžok, alebo ochranná atmosféra) |
| Ideálne pre | Tenké a pohľadové plechy | Tenké a hrubšie plechy | Hrubšie plechy a profily |
Všetky zariadenia na navarovanie, ktoré ponúkame, pochádzajú od renomovaného výrobcu Thomas Welding Systems, ktorý sa na túto technológiu špecializuje už desiatky rokov. Ich stroje sú zárukou spoľahlivosti, vysokého výkonu a dlhej životnosti aj v tých najnáročnejších priemyselných prevádzkach. Viac technických informácií o ich technológiách nájdete na oficiálnej webovej stránke výrobcu.
