Navarovacia matica Oceľ DIN 929
Navarovacie matice DIN929
Materiál: Oceľ
Povrchová úprava: bez povrchovej úpravy
Navarovacie matice sú určené na privarenie na plech pomocou odporového lisovania. Vďaka pripravenému otvoru v plechu a výstupku na matici zabezpečíte presnú polohu matice
✅ Vysoká kvalita: Presné rozmery a zloženie materiálu pre spoľahlivé výsledky v sériovej výrobe.

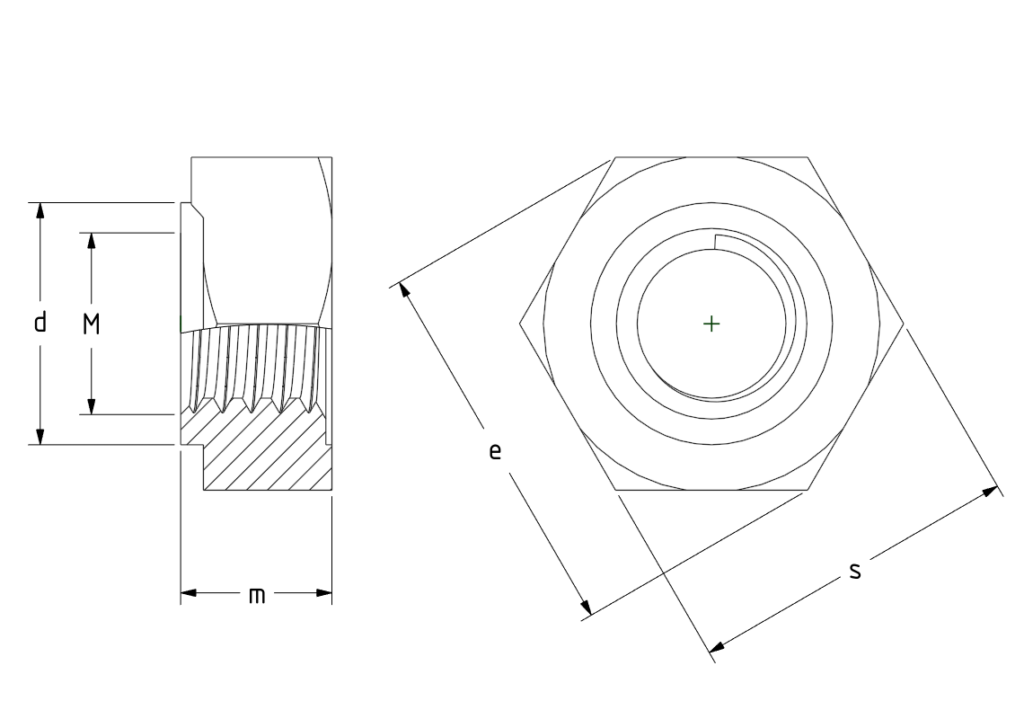

| Produkt | Závit M | d d11 | e min | m h14 | s h13 |
|---|---|---|---|---|---|
| 99/DIN9290030 | M3 | 4,50 | 8,15 | 3,0 | 7,5 |
| 99/DIN9290040 | M4 | 6,00 | 9,83 | 3,5 | 9,0 |
| 99/DIN9290050 | M5 | 7,00 | 10,95 | 4,0 | 10,0 |
| 99/DIN9290060 | M6 | 8,00 | 12,02 | 5,0 | 11,0 |
| 99/DIN9290080 | M8 | 10,50 | 15,38 | 6,5 | 14,0 |
| 99/DIN9290100 | M10 | 12,50 | 18,74 | 8,0 | 17,0 |
| 99/DIN9290120 | M12 | 14,80 | 20,91 | 10,0 | 19,0 |
| 99/DIN9290140 | M14 | 16,80 | 14,70 | 11,0 | 22,0 |
| 99/DIN9290160 | M16 | 18,80 | 26,51 | 13,0 | 24,0 |
