Šesťhranné nitovacie matice s redukovanou hlavou, oceľ (Typ SHFR)
Oceľová nitovacia matica typu SHFR je ideálnym riešením pre aplikácie, ktoré vyžadujú mimoriadnu odolnosť proti prekrúteniu, ale zároveň majú obmedzený priestor pre hlavu spojovacieho prvku. Kombinuje mechanické zaistenie šesťhranného telesa s nízkoprofilovým dizajnom zúženej hlavy.
Kľúčová výhoda: Redukovaná hlava pre obmedzené priestory
Na rozdiel od štandardnej ploché hlavy má typ SHFR hlavu s výrazne menším vonkajším priemerom. Tento nízkoprofilový dizajn je kľúčový pre:
Esteticky čistejší vzhľad: Menej nápadná hlavica prispieva k čistejšiemu a kompaktnejšiemu dizajnu konečného výrobku.
Montáž v blízkosti ohybov: Umožňuje umiestnenie matice tesne vedľa ohybu plechu alebo inej priestorovej prekážky.
Hustejšie rozmiestnenie spojov: Menší priemer hláv umožňuje umiestniť viac spojovacích bodov na menšiu plochu.
Ďalšie vlastnosti a výhody
✅Mechanický zámok proti prekrúteniu: Šesťhranné telo zaručuje najvyššiu možnú odolnosť proti prekrúteniu v spoji.
✅ Kvalitná oceľ: Vyrobené z pozinkovanej ocele pre spoľahlivú pevnosť a štandardnú ochranu proti korózii.
✅ Vysoká pevnosť spoja: Vytvára odolný, opakovane použiteľný metrický závit.
Typické aplikácie
- Výroba elektronických a prístrojových skríň (šasi).
- Automobilový priemysel (montáž komponentov v motorovom priestore a interiéri).
- Vetranie a klimatizačné jednotky.
- Výroba nábytku a ľahkých oceľových konštrukcií.cí.
- Nitovacie matice SHFR – Oceľ
- Materiál: Oceľ
- Povrchová úprava: Zinok (ZnNi na dopyt)

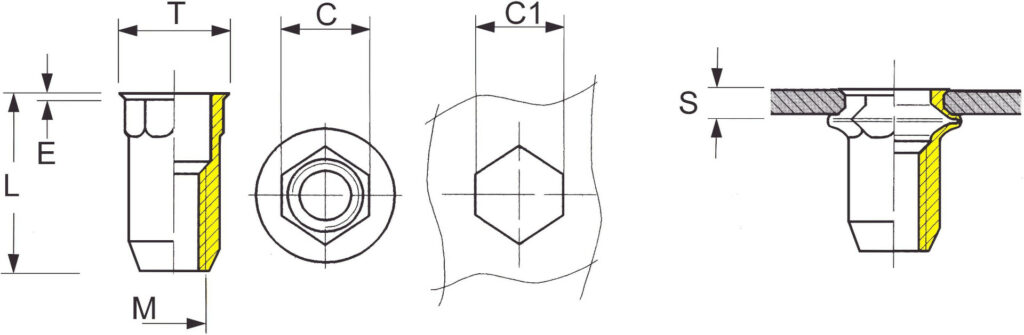

- Nitovacie matice s redukovanou hlavou, čiastočný šesťhran, priechodzia, šesťhranný driek, tvárnená
| Produkt | Závit M | S | C -0,15 | E ±0,3 | T ±0,3 | L ±0,5 | C1 +0,1 |
|---|---|---|---|---|---|---|---|
| 31/SH3FR | M3 | 0,5 – 1,5 | 5,0 | 0,5 | 6,0 | 9,3 | 5,0 |
| 31/SH3-25FR | M3 | 1,5 – 2,5 | 5,0 | 0,5 | 6,0 | 10,0 | 5,0 |
| 31/SH4FR | M4 | 0,5 – 2,5 | 6,0 | 0,4 | 6,8 | 10,5 | 6,0 |
| 31/SH4FR(1) | M4 | 0,5 – 2,0 | 6,0 | 0,5 | 7,0 | 12,0 | 6,0 |
| 31/SH5FR | M5 | 0,5 – 3,0 | 7,0 | 0,5 | 8,0 | 11,7 | 7,0 |
| 31/SH6FR | M6 | 0,5 – 3,0 | 9,0 | 0,5 | 10,0 | 14,5 | 9,0 |
| 31/SH6-50FR | M6 | 3,0 – 5,0 | 9,0 | 0,5 | 10,0 | 16,0 | 9,0 |
| 31/SH8FR | M8 | 0,5 – 3,0 | 11,0 | 0,5 | 12,0 | 16,5 | 11,0 |
| 31/SH8FR(1) | M8 | 1,0 – 3,5 | 11,0 | 0,65 | 12,0 | 17,5 | 11,0 |
| 31/SH8-60FR | M8 | 3,5 – 6,0 | 11,0 | 0,65 | 12,0 | 20,0 | 11,0 |
| 31/SH10FR | M10 | 1,0 – 3,5 | 13,0 | 0,8 | 14,0 | 20,0 | 13,0 |
