Zápustná nýtovací matice s dvojitým rýhováním, ocelová
Tato ocelová zápustná nýtovací matice je vysoce výkonné řešení navržené pro nejnáročnější aplikace. Kombinuje dvojitý mechanický zámek proti protočení s výhodou zápustné hlavy, která po instalaci vytváří dokonale hladký a zarovnaný povrch.
Klíčová výhoda: Dvojitý zámek proti protočení
Pro zajištění absolutní spolehlivosti i při aplikaci vysokých utahovacích momentů využívá tato matice dva stupně ochrany:
- Rýhování na těle: Standardní rýhování na deformační části matice se „zakousne“ do stěny otvoru a poskytuje primární ochranu.
- Rýhování pod hlavou: Dodatečné ozubení (serrations) umístěné přímo pod hlavou se při instalaci zaryje do povrchu materiálu. Tím vzniká druhý, mimořádně účinný zámek, který definitivně brání rotaci.
Další vlastnosti a výhody
- ✅ Zápustná hlava pro hladký povrch: Umožňuje instalaci do zahloubeného otvoru pro dosažení dokonale zarovnaného spoje, což je ideální pro estetické i funkční aplikace.
- ✅ Kvalitní ocel: Vyrobeno z pozinkované oceli pro vysokou pevnost a spolehlivou ochranu proti korozi.
- ✅ Průchozí závit: Umožňuje plné protažení šroubu a je vhodný pro různé délky šroubů.
Důležité upozornění k instalaci

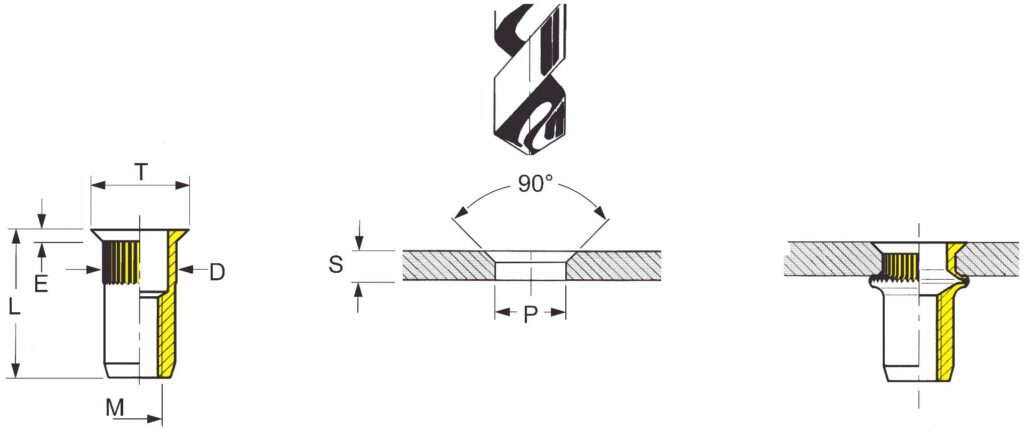

Pro správnou funkci a dosažení zarovnaného povrchu je nezbytné v materiálu předem připravit nejen otvor o správném průměru, ale také zahloubení odpovídající úhlu a průměru hlavy matice.
Nýtovací matice TFFRR – Ocel
- Materiál: Ocel
- Povrchová úprava: Zinek (ZnNi na poptávku)
- Nýtovací matice se zapuštěnou hlavou, průchozí, rýhovaný dřík a pod hlavou, tvářená
| Produkt | Závit | S | D -0,08 | E ±0,3 | T ±0,5 | L ±0,5 | P +0,1 |
|---|---|---|---|---|---|---|---|
| 31/04TF30FRR | M4 | 1,5 – 3,0 | 5,9 | 1,5 | 9,0 | 12,0 | 6,0 |
| 31/05TF35FRR | M5 | 1,5 – 3,5 | 6,9 | 1,5 | 10,0 | 13,0 | 7,0 |
| 31/06TF40FRR | M6 | 1,5 – 4,0 | 8,9 | 1,5 | 12,0 | 15,5 | 9,0 |
| 31/08TF45FRR | M8 | 2,0 – 4,5 | 10,9 | 1,5 | 14,0 | 18,5 | 11,0 |
| 31/08TF65FRR | M8 | 3,5 – 6,5 | 10,9 | 1,5 | 13,7 | 21,0 | 11,0 |
| 31/10TF45FRR | M10 | 2,0 – 5,0 | 12,9 | 1,5 | 16,0 | 21,0 | 13,0 |
| 31/12TF50FRR | M12 | 2,0 – 5,0 | 15,9 | 1,7 | 18,0 | 24,0 | 16,0 |
